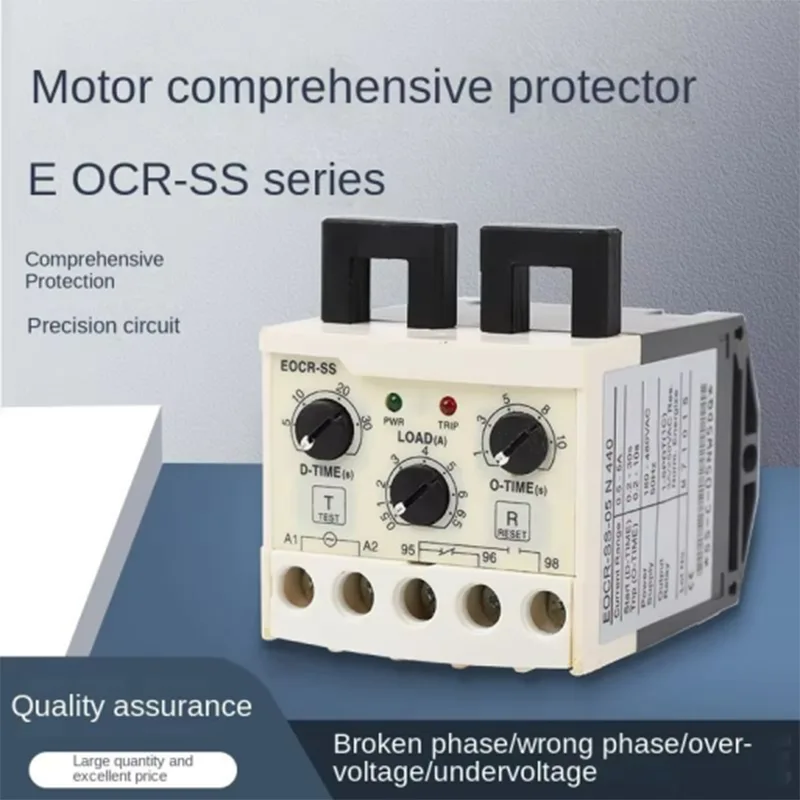

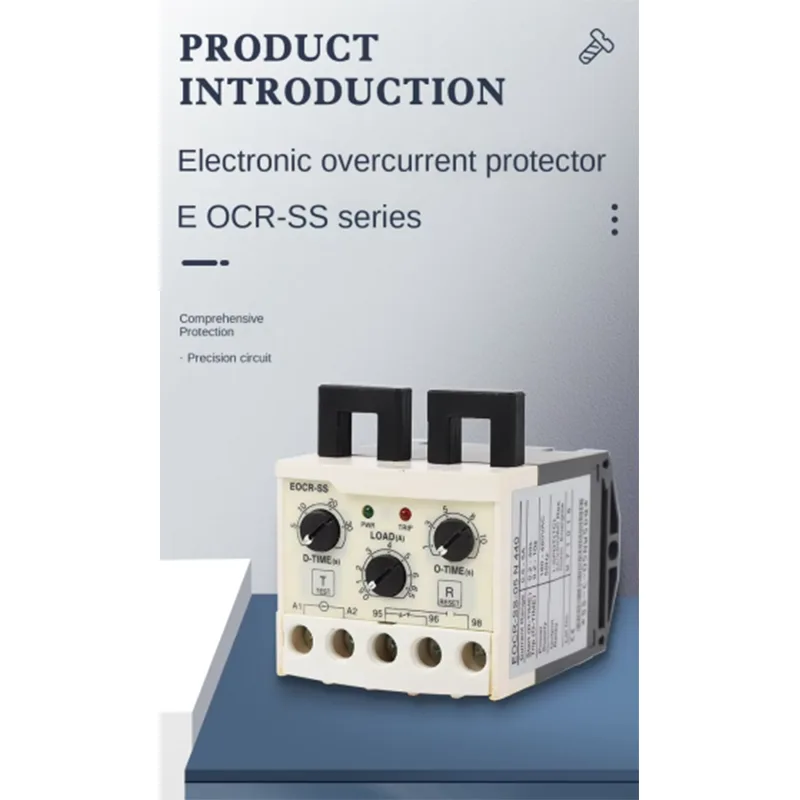

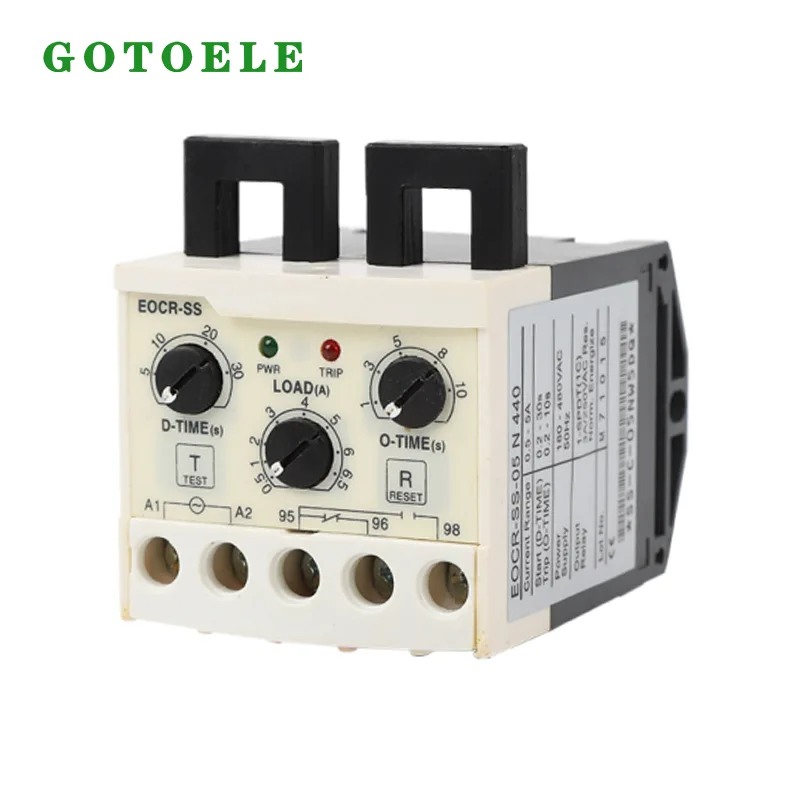

EOCR-SS elektronisk motorbeskyttelsesrelæ

Udviklet og fremstillet af GOTOELE, en professionel lavspændingselektrisk producent i Zhejiang, Kina med mere end 14 års industrierfaring, integrerer denne elektroniske motorbeskytter overbelastningsbeskyttelse, motorstopbeskyttelse, fasetabsbeskyttelse og trefaset strømubalancebeskyttelse i en kompakt DIN-skinnemonteret enhed. Det er meget udbredt i pumper, ventilatorer, kompressorer, transportører og OEM styreskabe, hvor pålidelig motorbeskyttelse og reduceret vedligeholdelsesnedetid er påkrævet.

ArbejdsprincipEOCR-SS elektronisk motorbeskyttelsesrelæ er designet til at beskytte små og mellemstore trefasede vekselstrømsmotorer mod unormale strømforhold, der kan forårsage overophedning af viklinger, ældning af isoleringen og uventet nedlukning af udstyr.

I modsætning til konventionelle bimetal termiske overbelastningsrelæer, der reagerer langsomt og påvirkes af den omgivende temperatur, overvåger EOCR-SS kontinuerligt motorens driftsstrøm gennem en split-clamp-on strømtransformator. Når unormale forhold såsom overbelastning, fasesvigt eller strømubalance opstår, afbryder relæet hurtigt kontaktorkontrolkredsløbet for at stoppe motoren og forhindre yderligere skade.

Den delte CT-struktur tillader installation uden at fjerne eksisterende strømkabler. Dette gør den især velegnet til udstyrsopgraderinger, renovering af gamle styreskabe og OEM-maskiner, hvor det er vigtigt at reducere installationstiden.

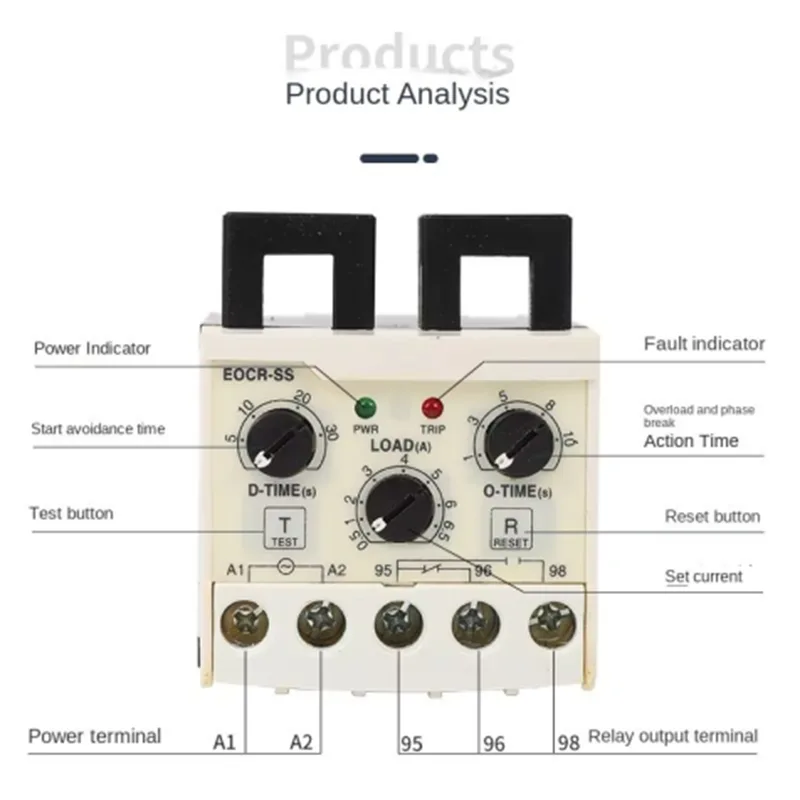

● Kompakt design

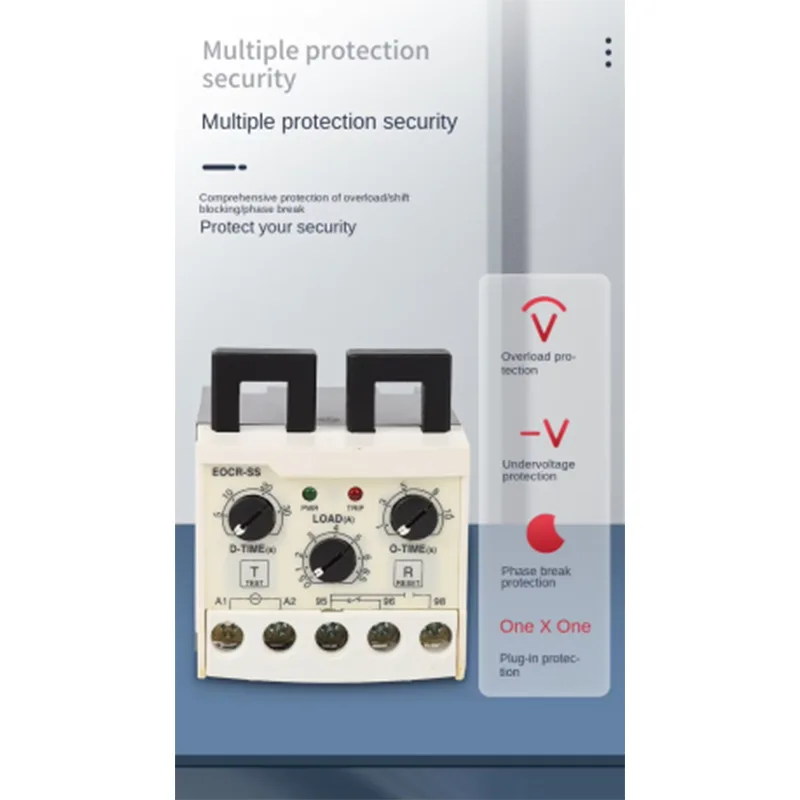

● Flere beskyttelsesfunktioner

● Bredt strømjusteringsområde (10:1)

● Amperemålerfunktion

● Trip Indikations-LED

● Høj nøjagtighed

● Manuel øjeblikkelig nulstilling

● Elektrisk fjernnulstilling

● Test funktion

● Omgivende ufølsom

● Lavt strømforbrug

● Fejlsikker drift (ingen udløsning af spænding)

Intelligente beskyttelsesfunktioner til motorsikkerhed

1. Nøjagtig overbelastnings- og blokeringsbeskyttelse

Under motordrift kan overdreven mekanisk belastning, lejeblokering eller udstyrsstop forårsage strømstigning ud over det normale driftsområde. EOCR-SS registrerer løbende ændringer i motorstrøm og aktiverer beskyttelse efter den forudindstillede forsinkelsestid.

Den justerbare LOAD-indstilling giver brugerne mulighed for at matche forskellige nominelle motorstrømme nøjagtigt, mens O-TIME delay-funktionen forhindrer unødvendig nedlukning forårsaget af kortvarige strømudsving.

Denne beskyttelsesfunktion anvendes i vid udstrækning i transportsystemer, vandpumper, ventilationsudstyr og små industrimaskiner, hvor uventet motoroverbelastning kan føre til produktionsafbrydelse.

2. Fasetabsbeskyttelse for trefasede motorer

Trefasede motorer, der arbejder under fasetabsforhold, kan opleve for høj strøm i de resterende faser, hvilket resulterer i hurtig overophedning af viklingen og permanent motorskade.

EOCR-SS detekterer unormal strømfordeling forårsaget af fasefejl, afbrudte kabler eller kontaktorkontaktproblemer og afbryder straks motorstyringskredsløbet.

Denne funktion er især værdifuld i områder med ustabile elnet, landbrugsfaciliteter og udendørs udstyrsinstallationer, hvor risikoen for fasetab er højere.

3. Trefaset overvågning af strømubalance

Ujævn strømfordeling mellem tre faser er normalt forårsaget af viklingsproblemer, spændingsubalance eller ujævn mekanisk belastning.

EOCR-SS overvåger aktuelle forskelle mellem faser og giver tidlig beskyttelse, før mindre ubalance udvikler sig til alvorlig motorisk fejl.

Sammenlignet med traditionelle beskyttelsesenheder, der kun reagerer efter alvorlig overbelastning, hjælper elektronisk strømovervågning vedligeholdelsesteams med at identificere potentielle risici tidligere og reducere uventet nedetid.

4. Justerbar startforsinkelsesfunktion

Stor startstrøm er normal, når motorer begynder at fungere. Øjeblikkelig overbelastningsbeskyttelse under opstart kan forårsage unødvendig udløsning.

Den indbyggede D-TIME startforsinkelsesfunktion gør det muligt for motorer at fuldføre acceleration, før de går i normal beskyttelsestilstand. Brugere kan justere forsinkelsen i henhold til forskellige motorstartkarakteristika, hvilket sikrer pålidelig drift for udstyr med højere krav til startmoment.

Ansøgningserfaring og projektverifikation

Motor Protection Upgrade Project i Vietnam Food Processing Factory

Baseret på GOTOELEs erfaring inden for lavspændingselektrisk fremstilling og globale eksportprojekter, er EOCR-SS blevet anvendt i motorbeskyttelsesopgraderinger til industrielle kunder.

I marts 2026 installerede en producent af fødevareforarbejdningsudstyr i Vietnam 120 enheder EOCR-SS elektronisk motorbeskyttelsesrelæ i transportbåndsmotorstyreskabe.

Applikationsmiljøet omfattede:

· Kundetype: Fabrikant af fødevaremaskiner

· Installationssted: Conveyor system styreskabe

· Motoreffektområde: 0,75kW-2,2kW trefasede motorer

· Arbejdsspænding: AC380V 50Hz

· Driftstemperatur: -10℃ til 45℃

· Daglig driftstid: Cirka 16 timer/dag

· Motorstartfrekvens: 50-80 gange/dag

Efter 12 måneders kontinuerlig drift rapporterede kunden stabil beskyttelsesydelse og reduceret motorfejl forårsaget af overbelastning og fasetabsproblemer. Sammenlignet med tidligere løsninger til beskyttelse mod termisk overbelastning, blev hyppigheden af ​​vedligeholdelsesindgreb reduceret betydeligt, hvilket forbedrede produktionskontinuiteten.

Denne praktiske applikation demonstrerer pålideligheden af ​​EOCR-SS i højfrekvente industrielle motordriftsmiljøer.

Produktparametre

Produktfordele

1. Kabelskæringsfri installation sparer tid til eftermontering

EOCR-SS anvender et oplukkeligt splitstrømtransformerdesign. Installationsteknikere behøver kun at klemme CT'en på eksisterende motorkabler uden at afbryde ledninger eller ændre strømkredsløbet.

Dette design reducerer i høj grad installationsbesværet for eksisterende maskiner, især velegnet til opgraderinger af fabriksudstyr og eftermonteringsprojekter til kontrolskab.

2. Elektronisk detektion forbedrer beskyttelsesnøjagtigheden

Det elektroniske strømfølingssystem giver hurtigere og mere stabil beskyttelse sammenlignet med traditionelle termiske overbelastningsrelæer.

Det undgår temperaturpåvirkning og mekaniske træthedsproblemer og opretholder en ensartet beskyttelsesydelse under langvarig drift.

3. Fleksibel justering passer til forskellige motorer

EOCR-SS giver uafhængig justering af startforsinkelse, driftsstrøm og tripforsinkelsesparametre.

Brugere kan konfigurere beskyttelsesindstillinger i henhold til forskellige motorbelastninger, startforhold og applikationsmiljøer, hvilket forbedrer kompatibiliteten med forskellige industrielle maskiner.

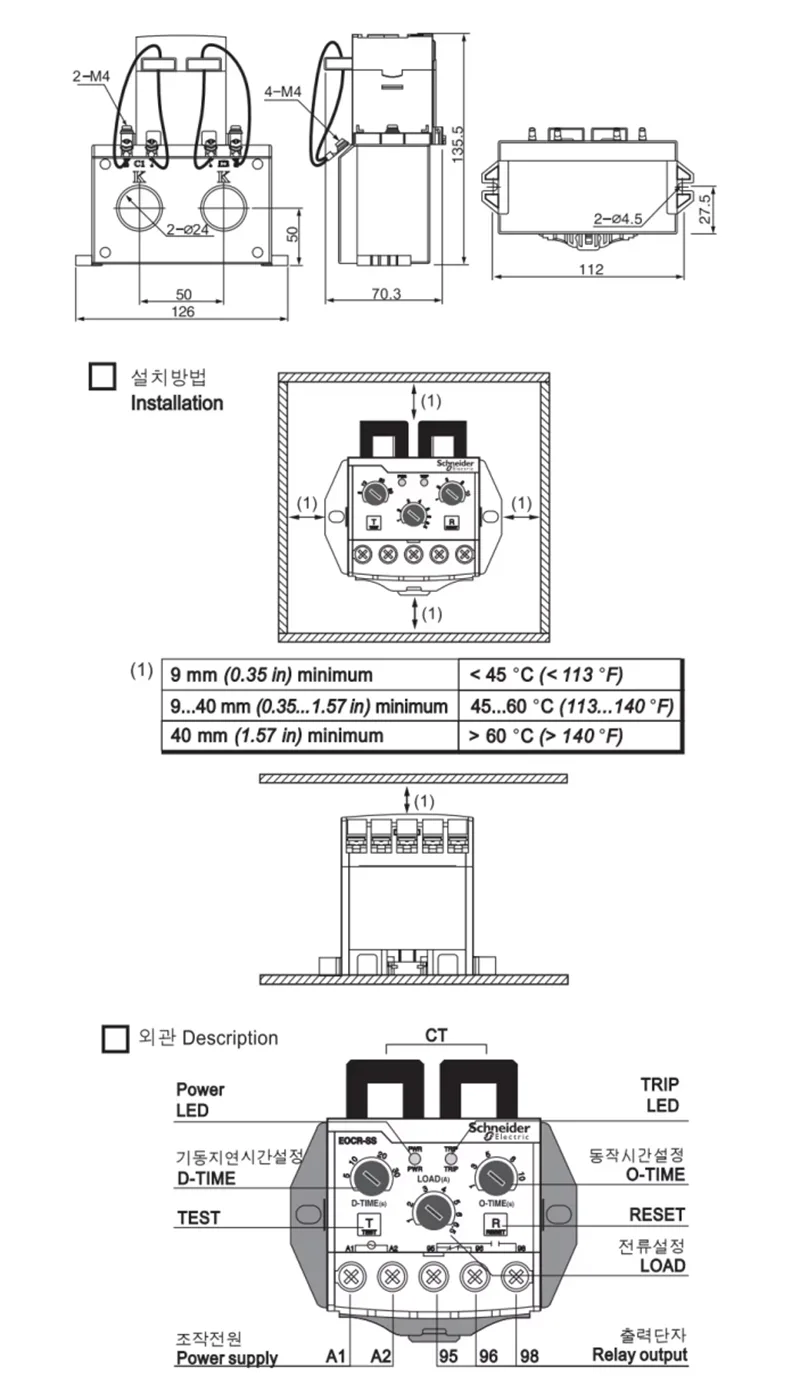

4. Kompakt DIN-skinnedesign sparer skabsplads

Den modulære struktur tillader direkte installation inde i standard elektriske styreskabe.

Sammenlignet med installation af separate strømtransformatorer og beskyttelseskomponenter giver EOCR-SS en mere kompakt løsning og forenkler design af styresystem.

Fremstilling og kvalitetssikring

GOTOELE er en professionel producent og eksportør med speciale i lavspændings elektriske produkter, herunder kontaktorer, relæer, afbrydere, motorbeskyttelsesanordninger og industrielle kontrolkomponenter.

Med mere end 14 års erfaring inden for elektrisk fremstilling driver virksomheden en produktionsbase i Liushi, Yueqing, Zhejiang, Kina. Fabrikken dækker mere end 1600 kvadratmeter og omfatter professionelle produktionsområder og kvalitetsinspektionsfaciliteter.

Under EOCR-SS-produktion udfører GOTOELE strenge inspektioner, der dækker strømdetektionsnøjagtighed, relæhandlingsrespons, terminalpålidelighed og produktældningstest.

Hver batch følger ISO9001 kvalitetsstyringsprocedurer, og produkter overholder CE-certificeringskravene for at sikre stabil ydeevne til internationale industrielle applikationer.

Pakning og levering

EOCR-SS elektronisk motorbeskyttelsesrelæ er pakket i henhold til internationale eksportstandarder for at forhindre skade under transport.

For bulkordrer leverer GOTOELE effektiv produktionsplanlægning med typiske leveringstider på 10-15 dage. OEM-tilpasningstjenester, herunder logoudskrivning, emballagedesign og parametertilpasning, er tilgængelige for globale distributører og producenter af industrielt udstyr.

FAQ

1. Hvad er forskellen mellem EOCR-SS og et traditionelt termisk overbelastningsrelæ?

EOCR-SS bruger elektronisk strømovervågningsteknologi, hvilket giver højere beskyttelsesnøjagtighed og hurtigere respons sammenlignet med traditionelle termiske overbelastningsrelæer. Det understøtter også delt CT-installation uden kabelskæring, hvilket gør det mere praktisk til udstyrsopgraderinger.

2. Kan EOCR-SS installeres på eksisterende motorstyreskabe?

Ja. Den fastspændte strømtransformator tillader installation direkte på eksisterende motorkabler uden at fjerne ledninger, hvilket gør den velegnet til renovering af gammelt udstyr og vedligeholdelsesprojekter.

3. Hvilke motorer er egnede til EOCR-SS?

EOCR-SS er hovedsageligt designet til små trefasede vekselstrømsmotorer, inklusive pumper, ventilatorer, kompressorer, transportører og OEM-maskiner med aktuelle krav inden for 0,5~5A-området.

4. Tilbyder GOTOELE OEM-tilpasning?

Ja. GOTOELE understøtter OEM/ODM-tjenester, herunder tilpassede etiketter, emballage, specifikationer og elektriske parameterkrav til forskellige internationale markeder.

GOTOELE kombinerer professionel elektrisk fremstillingsevne, praktisk anvendelseserfaring og strenge kvalitetskontrolsystemer for at levere pålidelige motorbeskyttelsesløsninger til globale industrikunder. EOCR-SS elektronisk motorbeskyttelsesrelæ repræsenterer en omkostningseffektiv opgradering fra traditionelle beskyttelsesanordninger, der hjælper industrien med at forbedre udstyrssikkerheden, reducere vedligeholdelsesomkostningerne og opnå mere stabil produktionsdrift.
