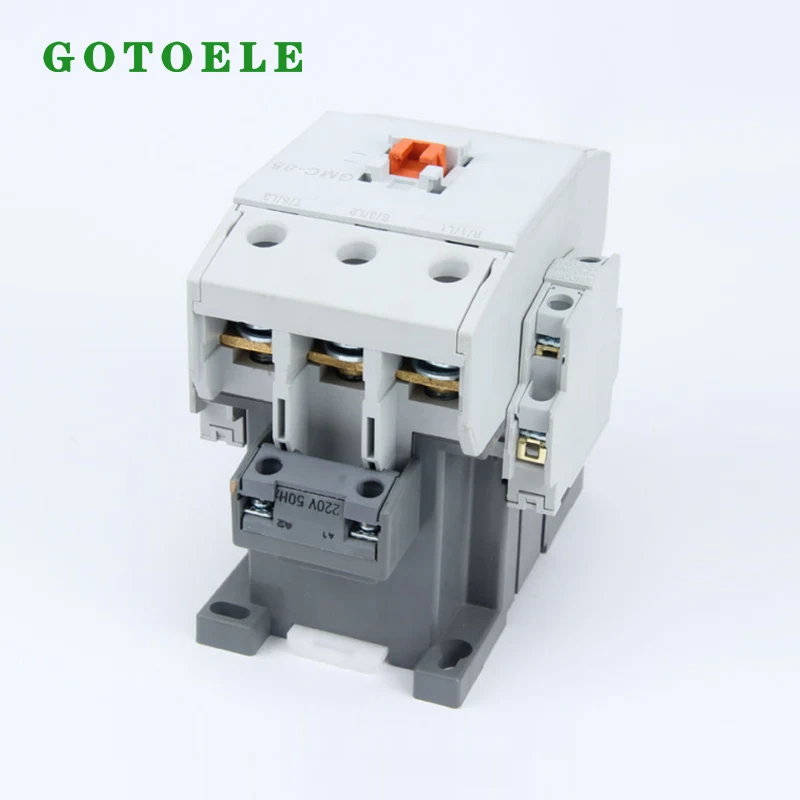

GMC-85 AC magnetisk kontaktor 3P 135A 45KW 2NO+2NC til industriel motorstyring

GMC-85 AC magnetisk kontaktorfraGOTOELEer en trefaset lavspændingskoblingskomponent designet til motorstyring, industrimaskiner, pumper, kompressorer, HVAC-udstyr og andre applikationer, der kræver pålidelig omskiftning af AC-belastninger. Med en 3-polet hovedkontaktstruktur, 135A AC1 termisk mærkestrøm, 45kW motorstyringskapacitet ved 380–440V og 2NO+2NC hjælpekontakter giver den en praktisk konfiguration til industrielle styreskabe og elektrisk udstyr.

For elektriske distributører, tavlebyggere, maskinfabrikanter og vedligeholdelsesteams kræver valg af en kontaktor mere end at kontrollere den aktuelle rating. Motoreffekt, udnyttelseskategori, driftsspænding, spolespænding, koblingsfrekvens, krav til hjælpekontakt, installationsmetode og overbelastningsbeskyttelse bør alle overvejes før køb.

Hvad bør købere vide om GMC-85-konfigurationen?

Tre-polet hovedkontaktstruktur

Den tre-polede konfiguration gør det muligt for kontaktoren at styre et trefaset kredsløb gennem en enkelt koblingsenhed. Dette gør den velegnet til almindelige industrielle motorapplikationer, hvor trefaset strøm skal skiftes samtidigt.

Hovedkontakterne er beregnet til at skifte den tilsluttede belastning, mens hjælpekontakterne kan indbygges i kontrol-, indikerings-, aflåsnings- og signalkredsløb.

135A AC1 Termisk strømværdi

GMC-85-rammen er forbundet med en 135A AC1 termisk nominel strøm. Købere bør dog ikke fortolke AC1-værdien som den tilladte motorstrøm under enhver driftstilstand. Motorapplikationer kræver normalt valg i henhold til den gældende anvendelseskategori og aktuelle motorkarakteristika.

Til motorstyring bør den nominelle driftsstrøm og effekt derfor kontrolleres i forhold til den tilsigtede forsyningsspænding og påføringspligt før det endelige valg.

45 kW motorstyringskapacitet

Ved 380–440V er GMC-85-konfigurationen normeret til 45kW under AC3-motorstyringsforhold. Dette gør modellen velegnet til en række mellemkraftige trefasede motorapplikationer, når de elektriske egenskaber matcher systemkravene.

Kerneparametre

Hvordan virker en AC magnetisk kontaktor?

Elektromagnetisk koblingsprincip

En AC magnetisk kontaktor bruger en elektromagnetisk spole til at styre bevægelsen af ​​dens interne kontaktmekanisme. Når styrekredsløbet aktiverer spolen, bevæger elektromagnetisk kraft kontaktenheden og ændrer tilstanden af ​​hovedkontakterne.

Når spolen er afbrudt, vender mekanismen tilbage til sin normale position. Dette gør det muligt for et styrekredsløb med lav effekt at håndtere en elektrisk belastning med højere effekt uden at kræve, at operatøren eller controlleren direkte skifter motorkredsløbet.

Adskillelse af strøm- og kontrolfunktioner

En af de vigtigste praktiske fordele ved en kontaktor er adskillelsen mellem hovedstrømkredsløbet og styrekredsløbet. Hovedkontakterne håndterer den tilsluttede belastning, mens spolen og hjælpekontakterne interagerer med styresystemet.

Denne struktur er meget udbredt i automatiseret maskineri, fordi motoren kan styres gennem trykknapper, PLC-udgange, sensorer, relæer eller andre styreenheder.

Hvorfor 2NO+2NC hjælpekontakter betyder noget

Åbn normalt kontakter

De to normalt åbne hjælpekontakter kan bruges til kontrollogik, driftsstatusfeedback, selvholdende kredsløb eller tilslutning til eksterne indikeringsenheder, afhængigt af systemdesignet.

Dette giver udstyrsproducenter yderligere fleksibilitet, når kontaktoren skal integreres i et større styreskab.

Normalt lukkede kontakter

De to normalt lukkede hjælpekontakter kan bruges i låse-, signal- og kontrolkredsløb. De kan hjælpe med at koordinere kontaktoren med andre koblingskomponenter eller styreenheder.

Understøtter kontrolkredsløbsdesign

At have både normalt åbne og normalt lukkede hjælpekontakter i samme konfiguration kan reducere behovet for yderligere hjælpekoblingskomponenter i nogle kontroldesigns.

Det faktiske kontaktarrangement og den elektriske udnyttelse skal altid kontrolleres i forhold til styrekredsløbsdiagrammet før installation.

Typiske industrielle applikationer

Industriel motorstyring

Den primære anvendelse af GMC-85 er at skifte og styre kompatible trefasede motorer. Den kan indbygges i motorstartersamlinger og kontrolpaneler, hvor de nominelle elektriske forhold svarer til applikationen.

Pumper og vandbehandlingsudstyr

Pumper kræver ofte automatisk start-stop-styring baseret på tryk, niveau, flow eller processignaler. En kontaktor kan tjene som koblingsgrænseflade mellem styrekredsløbet og pumpemotoren.

Kompressorer og VVS-systemer

Industrielle kompressorer, ventilationssystemer, klimaanlæg og andre motordrevne systemer kan bruge kontaktorer til at styre motorer i henhold til kravene i udstyrets elektriske kontrolsystem.

Produktionsmaskineri

Produktionsudstyr indeholder ofte flere motorer, transportører, ventilatorer, pumper og andre elektriske belastninger. Kontaktorer kan indbygges i styreskabe for at give centraliseret kobling og automatiseret drift.

Nøglevalgsfaktorer før køb

Tjek motoreffekt og strøm

Motoreffekt alene er ikke tilstrækkelig til kontaktorvalg. Købere bør bekræfte motorens mærkestrøm, forsyningsspænding, frekvens, startkarakteristika, driftspligt og anvendelseskategori.

Kontaktoren bør vælges baseret på den faktiske elektriske belastning i stedet for blot at matche produktnavnet med motorens nominelle effekt.

Bekræft spolespænding

Kontaktorspolens spænding skal svare til styrekredsløbet. Fælles styrespændinger kan variere betydeligt mellem forskellige maskiner og regioner.

Før du bestiller, bør købere angive den nødvendige spolespænding og frekvens for at undgå kompatibilitetsproblemer under installationen.

Overvej at skifte frekvens

Applikationer med hyppig motorstart og -stop stiller større krav til kontaktoren end applikationer med relativt sjælden kobling.

Den forventede driftsfrekvens bør derfor tages i betragtning ved valg af kontaktor og vurdering af dens egnethed til den påtænkte anvendelse.

Koordinat overbelastningsbeskyttelse

En kontaktor giver primært koblingsstyring og bør ikke behandles som en erstatning for en dedikeret motoroverbelastningsbeskyttelse. Til motorstarterapplikationer bør et passende termisk overbelastningsrelæ eller elektronisk motorbeskyttelsesanordning vælges i henhold til motor- og systemkravene.

Installationsovervejelser

Bekræft elektriske klassifikationer

Før installation skal teknikere bekræfte kontaktormodellen, spolespændingen, hovedkredsløbsspændingen, mærkestrøm, motoreffekt, hjælpekontaktkonfiguration og ledningsdiagram.

Brug passende ledere

Strømledere, terminalforbindelser og beskyttelsesanordninger bør vælges i overensstemmelse med den aktuelle strøm og gældende elektriske installationsstandarder.

Løse eller ukorrekt dimensionerede forbindelser kan øge kontaktmodstanden og varmeudviklingen, hvilket potentielt påvirker udstyrets pålidelighed.

Giv passende beskyttelse

Kontaktoren skal være integreret med passende kortslutnings- og overbelastningsbeskyttelse. Beskyttelseskonfigurationen skal designes i overensstemmelse med motorens egenskaber, installationsmiljøet og gældende lokale elektriske forskrifter.

Tjek installationsmiljøet

Temperatur, fugtighed, støv, vibrationer, kabinetdesign og ventilation kan påvirke driftsforholdene for elektriske lavspændingskomponenter. Kontaktoren skal installeres i et miljø inden for dens specificerede driftsgrænser.

Vedligeholdelse og inspektion

Undersøg hovedkontakter

For udstyr, der kører ofte, bør vedligeholdelsespersonale med jævne mellemrum inspicere tilstanden af ​​hovedkontakterne. Overdreven grubetæring, brænding, misfarvning eller unormalt slid kan indikere elektrisk belastning eller uegnede driftsforhold.

Tjek hjælpekontakter

Hjælpekontakter bør kontrolleres, når styrekredsløb oplever intermitterende signaler, uventet koblingsadfærd eller feedbackfejl.

Undersøg terminalforbindelser

Elektriske terminaler skal forblive forsvarligt fastgjort. Vedligeholdelsespersonale bør følge producentens anbefalede stramningskrav og gældende elektriske vedligeholdelsesprocedurer.

Overvåg unormal støj

Usædvanlig summen, vibrationer eller ustabil kontaktordrift kan indikere spole-, mekaniske, spændings- eller installationsrelaterede problemer. Unormale forhold bør undersøges før fortsat operation.

Kvalitetsovervejelser for B2B-købere

Produktionskonsistens

For distributører og OEM-kunder er sammenhæng mellem batches vigtig, fordi kontaktorer ofte er integreret i standardiserede kontrolpaneler og udstyrsdesign.

GOTOELE oplyser, at dets produktionsproces omfatter kvalitetskontrol fra råvareinspektion gennem fremstilling, test, emballering og levering.

Test før forsendelse

Elektriske produkter bør gennemgå passende inspektion og test før forsendelse. Købere, der køber i løs vægt, bør bekræfte leverandørens inspektionsprocedurer og dokumentationskrav, før de afgiver en ordre.

Certificeringskrav

GOTOELE identificerer CE og ISO9001 blandt sine kvalitets- og certificeringsoplysninger. Kunder bør anmode om det relevante certifikat og den tekniske dokumentation for den nøjagtige produktkonfiguration, der kræves til deres marked.

GOTOELE Produktions- og forsyningskapacitet

Lavspændings producent af elektriske produkter

GOTOELE, der drives af Yueqing Gongtong Electric Co., Ltd., har specialiseret sig i elektriske lavspændingsprodukter, herunder AC-kontaktorer, termiske overbelastningsrelæer, støbte afbrydere, startere, MCB'er og kontrolkomponenter.

Virksomheden integrerer F&U, produktdesign, fremstilling, test og eksporttjenester for at støtte distributører, udstyrsproducenter og industrielle kunder.

Support til OEM og tilpassede ordrer

GOTOELE leverer OEM og tilpasset produktsupport, der dækker tekniske parametre, produktkonfigurationer, emballage og brandingkrav. Dette kan være nyttigt for elektriske distributører og udstyrsproducenter, der kræver ensartede specifikationer på tværs af flere projekter.

Mulighed for bulkforsyning

For internationale købere er stabil produktions- og forsyningskapacitet vigtig, når kontaktorer bruges som standardkomponenter på tværs af flere udstyrsmodeller. GOTOELE rapporterer en årlig produktionskapacitet på cirka 8 millioner stykker på tværs af sit lavspændingselektriske produktsortiment.

Købers tjekliste

Ofte stillede spørgsmål

Hvad bruges GMC-85 AC magnetisk kontaktor til?

Den er designet til at skifte og styre kompatible trefasede AC-belastninger, især industrimotorer og motordrevet udstyr såsom pumper, kompressorer, HVAC-systemer, transportører og produktionsmaskiner.

Hvad betyder 135A for denne kontaktor?

135A-værdien refererer til AC1-termisk strømværdi, der er forbundet med GMC-85-rammen. Motorapplikationer skal vælges i overensstemmelse med den relevante anvendelseskategori, motorstrøm, spænding og driftsforhold.

Kan GMC-85 styre en 45kW motor?

GMC-85 er normeret til 45kW ved 380–440V under AC3-forhold i henhold til den specificerede konfiguration. Den faktiske motorapplikation skal stadig kontrolleres i forhold til mærkestrøm, startbetingelser, koblingsfrekvens og gældende standarder.

Hvad betyder 2NO+2NC?

Det angiver to normalt åbne og to normalt lukkede hjælpekontakter. Disse kontakter kan bruges til kontrollogik, statusfeedback, interlocking og signaleringskredsløb.

Inkluderer kontaktoren overbelastningsbeskyttelse?

En kontaktor giver koblingsstyring og bør normalt koordineres med en passende overbelastningsbeskyttelsesanordning til motorapplikationer. Den nødvendige beskyttelseskonfiguration afhænger af motoren og det elektriske system.

Kan GOTOELE levere OEM-tjenester?

Ja. GOTOELE leverer OEM og tilpasset support til distributører, udstyrsproducenter og industrielle kunder, herunder produktspecifikationer, konfigurationer, emballering og brandingkrav.

Afsluttende overvejelser

GMC-85 AC magnetisk kontaktorleverer en trefaset switching-løsning til industriel motorstyring og andre kompatible lavspændingsapplikationer. Dens 3P-struktur, 135A AC1 termisk nominel strøm, 45kW AC3-mærkning ved 380–440V og 2NO+2NC hjælpekontakter gør den velegnet til kontrolsystemer, der kræver både hovedkredsløbsomskifter og hjælpekontrolfunktioner.

For elektriske distributører, panelbyggere, OEM-udstyrsproducenter og vedligeholdelsesteams bør det korrekte valg være baseret på motorstrøm, spænding, udnyttelseskategori, spolespænding, koblingsfrekvens, beskyttelseskonfiguration, installationsbetingelser og påkrævet certificering.

Med lavspændingselektrisk fremstillingserfaring, OEM-support, kvalitetsstyring og internationale forsyningskapaciteter,GOTOELEkan støtte kunder, der leder efter kontaktorkonfigurationer til industriel automation, motorstyring, maskiner, HVAC, pumper og andet elektrisk udstyr.
